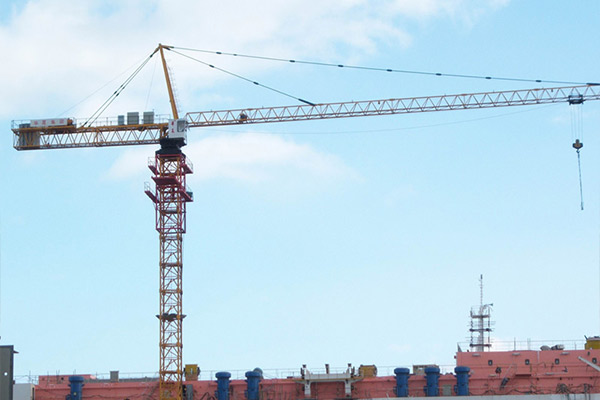

塔机型号：QTZ160
公称起重力矩：1600KN．m
工作幅度：2.4-65m
最大起重量/最大幅度处起重量：10/1.6t
独立式起升高度：46.2
附着式起升高度：161-200m
起升速度：100/50/25m/min
回转速度：0-0.6r/min
变幅速度：60/30/9.5r/min
塔身主肢：方管
起重臂：上弦 方管 下弦 方管

QTZ160液压自升塔式起重机简介

一、概述

　　QTZ160 塔式起重机，是华夏集团 2000 年开发的新型建筑用大型塔式起重机，该机设计过程中，钢结构件的有限元计算、整机参数优化、整机稳定性验算及各机构选型等常规设计运算全部运用塔机微机设计平台来完成，达到国际先进水平。

　　QTZ160 塔机，公称起重力矩 1600 千牛/米，各项性能技术指标在国内所有同级别产品中居领先地位，优点如下：

　　(1)起重臂最长可达 65 米，大大增加了工作盖面积，工作幅度能同时满足两栋以上的建筑施工。

　　(2)工作方式多，适应范围最大。

　　　　a.在地下浇注砼基础块，无底架，塔身直接固定在此基础上，这种方法使塔机省掉了基础节和十字架，在此种情况下，塔机独立工作高度为 46. 2 米。

　　　　b.当施工对象较高时，塔机可采用附着式工作方式，附着式起升高度可达 161 米。当遇到特殊情况还要加高时，请提前与我厂联系，以便给予解决。

　　　　c.不论采用哪种方式工作，起重臂都有 55 、 60 、 65 、米三种工作幅度，可根据施工对象的不同进行选择。

　　(3)塔机采用液压顶升系统实现增加或减少塔身标准节，使塔机高度能随着建筑物的高度变化而升高或降低，以适应不同建筑物的施工。

　　(4)工作速度高，调速性能好，工作平稳效率高。

　　起升机构采用双速双滑环绕电机，实现重载低速，轻载高速，最高速度可达 100 米/分 , 起动、制动平稳，冲击性小，工作方便。回转机构采用先进的无级调速方案，使起动、制动非常平稳、可靠。

　　(5)水平臂架、小车变幅

　　该塔机采用水平臂架，吊重悬挂在起重小车上，靠小车在臂架上的水平移动实现变幅。与动臂塔机相比，该机工作平稳，安装就位方便，幅度利用范围大，有利于起重性能的充分发挥，扩大了建筑材料构件的堆放范围，而且便于现场施工总平面图的布置。

　　(6)该机各种安全装置齐全、灵敏可靠，各机构均设有制动器，保证工作安全可靠，并且设有起升高度限制器，小车变幅限制器，力矩限制器，起重量限制器，塔机回转限制器等安全保护装置。

　　(7)司机室独立侧置，视野好，内部空间大（可配冷暖空调），给操作者创造良好的工作环境。

　　(8)使用方便，维修简单。

　　塔机的电气控制系统及所有配套件，均为容易购置且性能好的电器元件，工作安全可靠，故障低，维修简单。





幅 度 R (m) 超 重 量 Q (kg) 55米臂长 60米臂长 65米臂长 a=2 a=4 a=2 a=4 a=2 a=4 2.4-15 5000 10000 5000 10000 5000 10000 17 5000 10000 5000 10000 5000 8753 19 5000 10000 5000 9307 5000 7678 21 5000 9129 5000 8285 5000 8819 23 5000 8216 5000 7449 5000 8119 25 5000 7456 5000 6753 5000 5532 27 5000 6813 5000 6164 5000 5037 29 5000 6262 5000 5659 4698 4613 31 5000 5784 5000 5222 4330 4245 33 5000 5366 4924 4839 4009 3924 35 5000 4998 4586 4501 3725 3640 37 4755 4670 4287 4202 3466 3381 39 4462 4377 4018 3933 3248 3163 40 4327 4242 3894 3809 3144 3059 41 4198 4113 3776 3692 3045 2960 43 3960 3875 3558 3473 2861 2776 45 3743 3658 3360 3275 2694 2609 47 3545 3460 3178 3093 2542 2457 49 3364 3279 3012 2927 2403 2318 50 3278 3193 2934 2849 2337 2252 51 3197 3112 2859 2774 2274 2189 53 3043 2958 2718 2633 2156 2071 55 2900 2815 2588 2503 2046 1961 57     2466 2381 1944 1859 59     2354 2269 1849 1764 60     2300 2215 1804 1719 61         1760 1675 63         1678 1593 65         1600 1515 主要技术性能表 机构工作级别 起升机构 M5 回转机构 M5 牵引机构 M5 起升高度( m ) 倍率 独立固定 附着 a=2 46.2 161-200 a=4 46.2 100 最大起重量( t ) 10 幅度( m ) 最大幅度( t ) 65 最小幅度( t ) 2.4 起升机构 速度 倍率 a=2 a=4 起重量( t ) 5 2.5 10 5 速度（m/min) 50 100 25 50 稳定下降速度 速度（m/min) 3 电机型号 YZSW280-4/8 电机功率 55KW 电机转速 1440/700r/min 回转机构 转速 0-0.61r/min 电机型号 YEJ132S-4B 电机功率 5.5KW×2 电机转速 1440r/min 牵引机构 电机型号 YZTDE180-4/8/24 电机转速 1440/690/210r/min 速度 58/29/9.5m/min 功率 5/3.7/1.1KW 顶升机构 电机型号 Y132M-4 电机转速 1440r/min 顶升速度 0.4m/min 功率 7.5kW 额定工作压力 25MPa 平衡重 臂长( m ) 55 60 65 重量( t ) 14.9 16.15 18.15 总功率(KW) 62 工作温度( ℃ ) -20-40 主要金属结构件简述表 名称 结构简图 主要材料规格 备注 标准节 主弦杆：角钢∠140×140×14扣方 加封板 形心尺寸： 1850×1850 总高：2800 起重臂 上弦杆采用角钢扣方 2∠100×100×8 2∠80×80×8 下弦杆采用角钢扣方 2∠120×120×10 2∠100×100×8 2∠80×80×8 由角钢、钢管组焊成的空间桁架结构共10节组成 平衡臂   主弦杆角钢 ∠125×125×12 扣方 ∠90×90×10 扣方 由槽钢、角钢组焊成,共２节 上、下转台   钢板 由各种规格钢板焊接而成箱形结构 套架   角钢 ∠125×125×12扣方 空间框架结构，用于顶升
